Μύτες Διάτρησης Γεωτρήσεων Νερού 5 7 8.5 9 10 11 12 13 Ίντσες Μύτη Σκάφτρας
Μύτη Σκάφτρας
Στη γεωλογική διάτρηση και την κατασκευή γεωτρήσεων νερού, ο όρος "σύρσιμο" (dragging) χρησιμοποιείται συνήθως για να περιγράψει μια μέθοδο κοπής των μυτών διάτρησης PDC (Polycrystalline Diamond Composite), η οποία περιλαμβάνει το "ξήσιμο" ή "κόψιμο" των πετρωμάτων, αντί της παραδοσιακής θραύσης με κρούση.
Τεχνικά χαρακτηριστικά:
Μηχανισμός κοπής: βασίζεται στα δόντια PDC στο σώμα της μύτης διάτρησης, ενσωματωμένα στον σχηματισμό υπό την επίδραση της πίεσης διάτρησης, και παράγοντας δύναμη διάτμησης μέσω περιστροφής για τη θραύση του πετρώματος. Αυτή η μέθοδος δράσης είναι παρόμοια με την κοπή "σύρματος", και γι' αυτό μερικές φορές αναφέρεται ως μύτες διάτρησης τύπου drag ή scraper.
Δομική μορφή: συνήθως με 3 ή περισσότερες δομές πτερυγίων, βελτιστοποιημένος σχεδιασμός καναλιών ροής για τη διευκόλυνση της μεταφοράς θραυσμάτων πετρωμάτων και την ψύξη της μύτης διάτρησης.
Σενάρια εφαρμογής: Χρησιμοποιείται ευρέως για ταχεία διάτρηση σε μαλακούς έως μέτρια σκληρούς σχηματισμούς, όπως ρηχές γεωτρήσεις νερού, γεωθερμικές γεωτρήσεις και ορισμένες γεωτρήσεις πετρελαίου και φυσικού αερίου. Τα πλεονεκτήματά της είναι η υψηλή μηχανική ταχύτητα διάτρησης, η μεγάλη διάρκεια ζωής και η ομαλή λειτουργία.
| Μέγεθος |
Τύπος Σπείρωμα |
Βάρος (lbs.) |
| 3 7/8" - 4 3/4" |
2 3/8" REG Σπείρωμα |
6 |
| 4 7/8" - 5 1/8" |
2 3/8" REG Σπείρωμα |
7 |
| 5 1/4" - 5 1/2" |
2 3/8" REG Σπείρωμα |
8 |
| 4 5/8" - 5" |
2 7/8" REG Σπείρωμα |
10 |
| 5 1/8" - 5 1/2" |
2 7/8" REG Σπείρωμα |
11 |
| 5 5/8" - 6 1/4" |
3 1/2" REG Σπείρωμα |
18 |
| 6 1/2" - 6 3/4" |
3 1/2"REG Σπείρωμα |
19 |
| 7" - 7 1/2" |
3 1/2" REG Σπείρωμα |
21 |
| 7 5/8" - 8"-12 1/4 |
3 1/2" REG Σπείρωμα 4 1/2 6 5/8 |
23 |

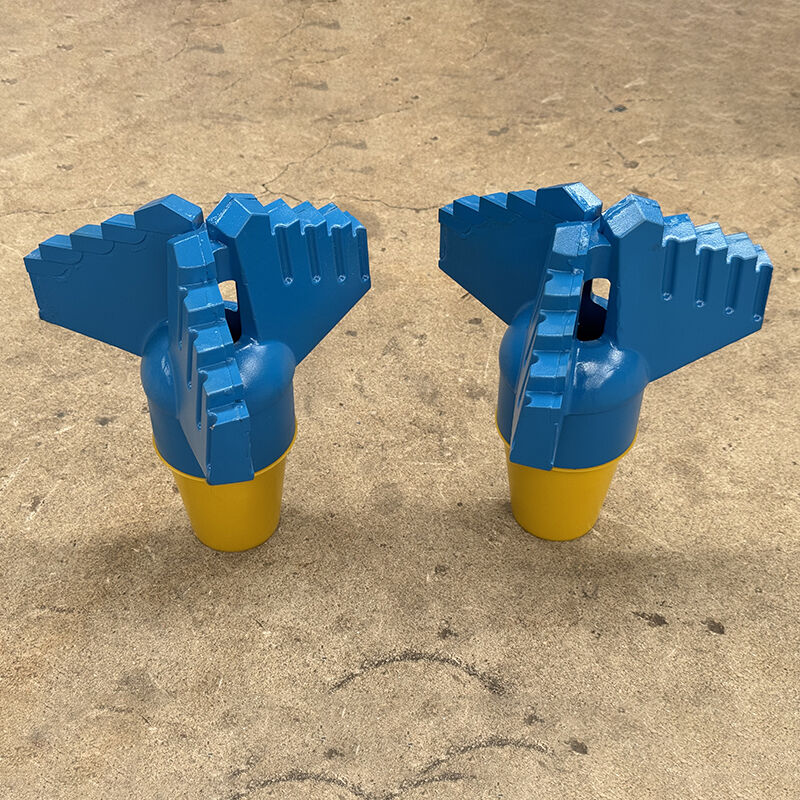

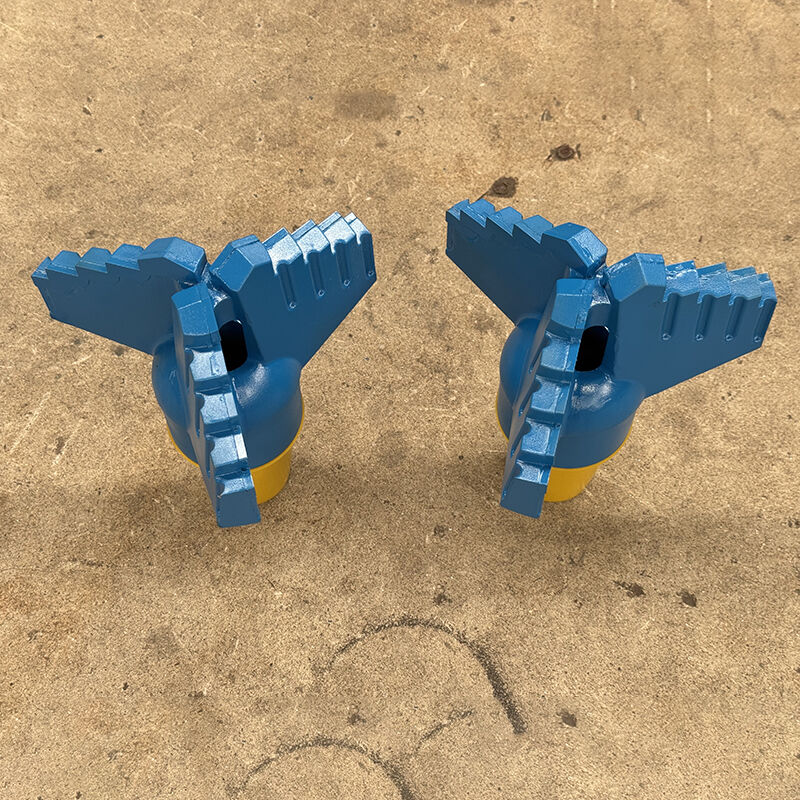

Μύτες σκάφτρας τύπου step με 3 πτερύγια
Οι μύτες σκάφτρας τύπου step με 3 πτερύγια είναι μονοκόμματης κατασκευής από χάλυβα κράματος χυτευμένο με κοπτικά άκρα από καρβίδιο του βολφραμίου και πλευρές μέτρησης για να εξασφαλίζουν μεγαλύτερη διάρκεια ζωής. Έχουν 3 πτερύγια και 3 οπές έκπλυσης. Σε σύγκριση με τις μύτες με 4 πτερύγια, οι μύτες σκάφτρας τύπου step με 3 πτερύγια τείνουν να διατρυπούν ταχύτερα και πιο επιθετικά, ενώ έχουν μικρότερη διάρκεια ζωής και είναι λιγότερο ανθεκτικές. Οι μύτες σκάφτρας τύπου step με 3 πτερύγια θα παράγουν μεγαλύτερη δύναμη κοπής από τις μύτες σκάφτρας τύπου chevron. Η ταχύτητα περιστροφής του τραπεζιού των μυτών σκάφτρας τύπου step θα πρέπει να είναι μεταξύ 60 και 80 σ.α.λ. με ελαφρύ βάρος επί της μύτης (WOB).
Οι μύτες σκάφτρας τύπου step με 3 πτερύγια είναι οικονομικά εργαλεία κατά τη διάτρηση μαλακότερων γεωλογικών σχηματισμών και σε ρηχότερα βάθη, είναι πρωτίστως σχεδιασμένες για μαλακούς έως μέτριους σχηματισμούς, όπως Άργιλος, Λομ, Ίλυς, Τα περισσότερα μαλακά έως μέτρια εδάφη που έχουν κάποια υγρασία, κ.λπ. Και επίσης οι μύτες σκάφτρας τύπου step συνιστώνται για διάτρηση σε εξορύξεις, έρευνες, περιβαλλοντικές εφαρμογές, γεωτρήσεις νερού, γεωθερμικές εφαρμογές, εξόρυξη, κ.λπ.
| Μύτες σκάφτρας τύπου step με 3 πτερύγια |
| Διάμετρος |
Σπείρωμα |
| 2 έως 17 1/2 ίντσες |
50.8 έως 444.5mm |
Προαιρετικό |
Σημείωση: Η διάμετρος και το σπείρωμα που εμφανίζονται παραπάνω είναι συνήθεις μεγέθη, άλλα μεγέθη είναι διαθέσιμα κατόπιν αιτήματος.
Μέγεθος σπειρώματος: 2 3/8'' Reg, 2 7/8'' Reg, 3 1/2'' Reg, 4 1/2'' Reg, 6 5/8'' Reg, 2'' API IF, 2 3/8'' IF, 2 7/8'' IF, A Rod, N Rod, AW, BW, NW, AWJ, BWJ, NWJ.
Χαρακτηριστικά μυτών σκάφτρας Sinodrills:
1, Ένα συμπαγές μονοκόμματο σώμα από κράμα χάλυβα 4140, θερμικά επεξεργασμένο, για αντοχή και ανθεκτικότητα της μύτης.
2, CNC μηχανουργική κατεργασία σπειρώματος για σωστή εγκατάσταση και χρήση.
3, Οι σφυρηλατήσεις αλέθονται για καλύτερη έδραση των ενθέτων καρβιδίου.
4, Τα επιλεγμένα ένθετα καρβιδίου του βολφραμίου πάχους 5.5mm είναι στάνταρ.
5, Η ανακούφιση είναι χειροποίητα ακονισμένη πίσω από τα ένθετα καρβιδίου για μέγιστη απόδοση.
